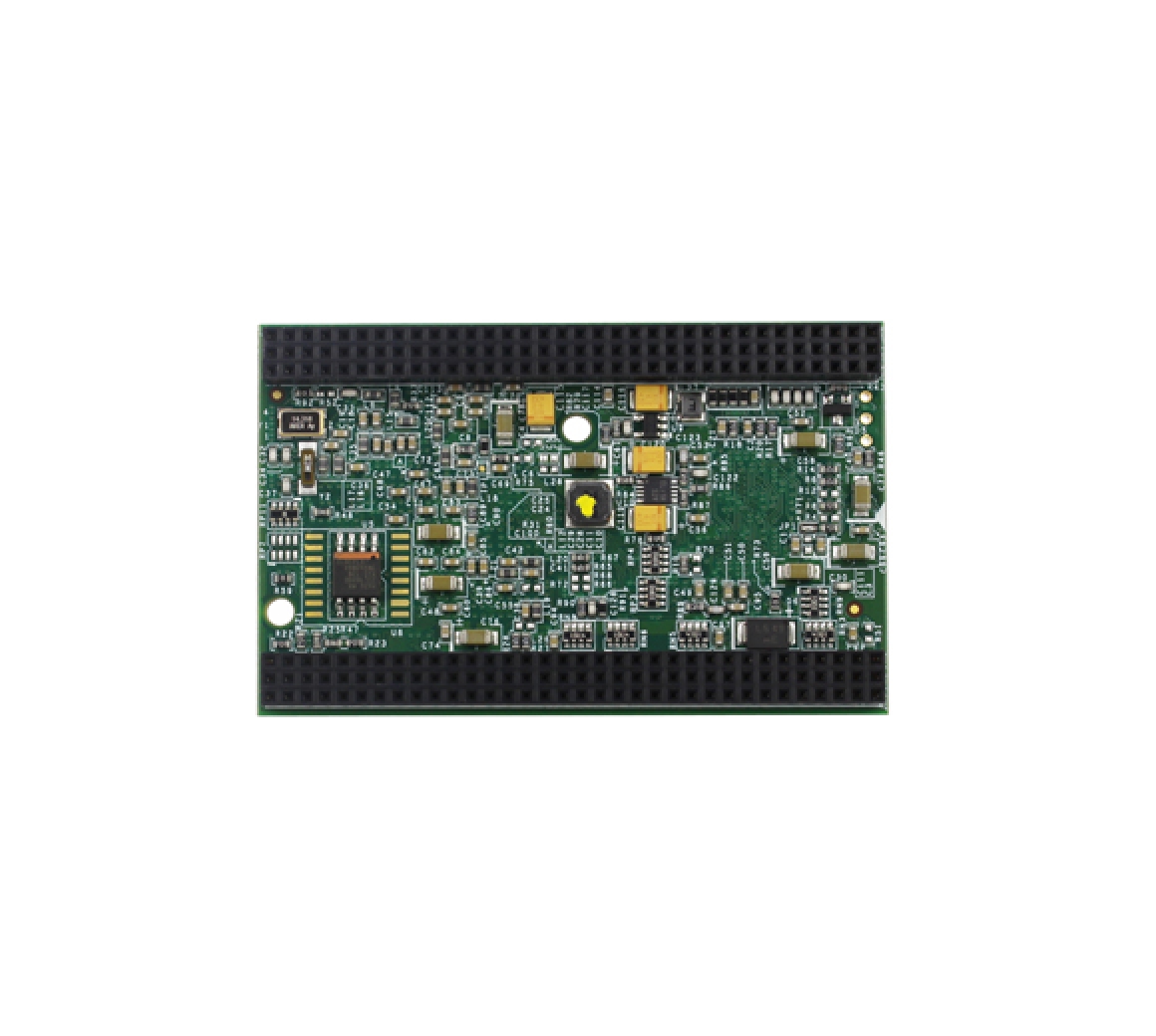

嵌入式单板电脑 系统模块 ICOP专有 VSX-DIP-ISA-V2
5S/4U/LAN/IDE/ISA/32GPIO/PWM
Description
VSX-DIP-ISA-V2系列低功耗x86嵌入式控制器的设计符合DIP-204pin-ISA规范，并集成了以下功能。
VSX-DIP-ISA-V2适用于广泛的数据采集、工业自动化、过程控制、汽车控制器、AVL、智能车辆管理设备、医疗设备、人机界面、机器人、机械控制等要求占地面积小的应用，低功耗、低成本的硬件，采用开放的行业标准，如DIP-204pin-ISA。
DIP-204pin-ISA模块的尺寸仅为70x45mm，专门设计用于各种可扩展应用的内核。DIP-204pin-ISA模块通过6排34针连接器，可提供PCI总线、RS-232、IDE、LAN、USB、GPIO等多种功能。
为了帮助用户方便地将DIP-204pin-ISA模块应用到他们的应用中，ICOP提供了完整的DIP-204pin-ISA模块开发板。ICOP还为客户提供了参考电路图，减少了他们在开发过程中的时间和精力。
| 处理器 | DM&P SoC CPU Vortex86SX- 300MHz Real-Time Clock with Lithium Battery Backup |
| 缓存 | L1:16K I-Cache, 16K D-Cache |
| BIOS | AMI BIOS |
| 总线 | ISA interface |
| 系统存储器 | 256MB DDR2 onboard |
| 看门狗定时器 | Software programmable from 30.5 us to 512 seconds x2 sets(Watchdog 1 fully compatible with M6117D) |
| I/O接口 | Enhanced IDE port x1 RS-232 port x5 (TX RX x1) USB port x4 16-bit GPIO port x2 |
| 端口 | 1.25mm Ø 6-pin Wafer for JTAG x1 2.00 mm Ø 34-pin header for ISA & Multi-I/O x6 |
| 闪存支持 | Onboard 2MB SPI Flash Disk (Driver: A) |
| 功率要求 | Single Voltage +5V @ 260mA |
| 尺寸 | 70 X 45mm (2.75 x 1.77 inches) |
| 重量 | 23g |
| 工作温度 | -20°C ~ +70°C -40°C ~ +85°C (Optional) |
| 料号 | 说明 |
| VSX-DIP-ISA-V2 | Vortex86SX DIP-204pin-ISA CPU Module with 256MB DDR2 |
