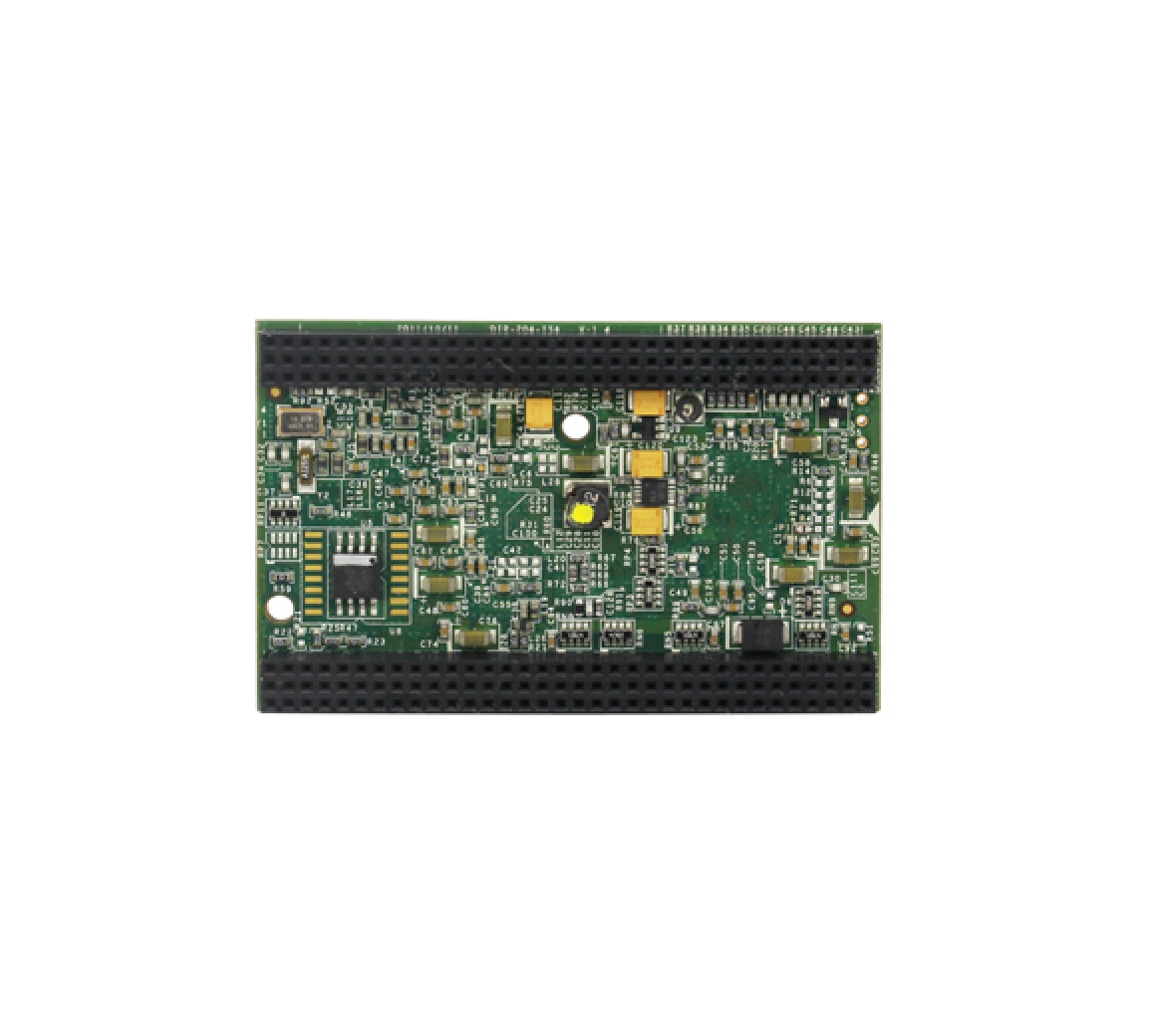

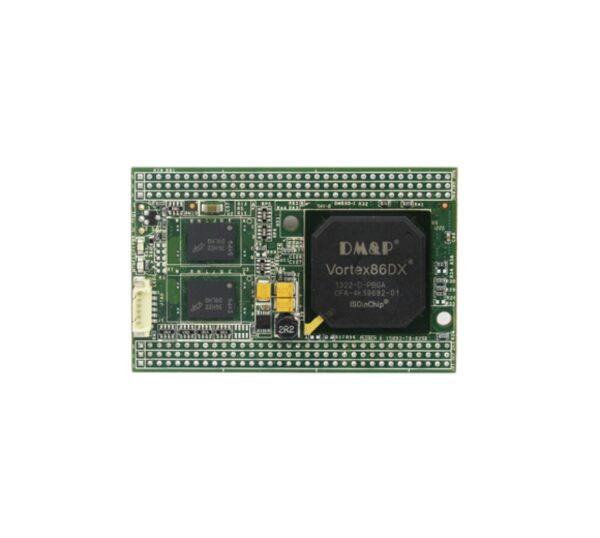

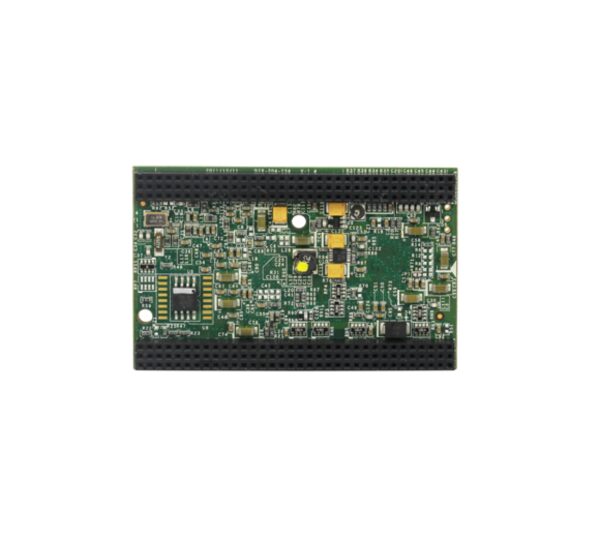

嵌入式单板电脑系统模块 ICOP专有 VDX-DIP-ISARD DM&P SoC Vortex86DX- 800MHz

Description

DIP-204pin-ISA模块的尺寸仅为70x45mm，专门设计用于各种可扩展应用的内核。通过6排34针连接器，DIP-204针ISA模块能够提供PCI总线、RS-232、IDE、LAN、USB和GPIO等多种功能。

为了帮助用户方便地将DIP-204pin-ISA模块应用到他们的应用中，ICOP提供了完整的DIP-204pin-ISA模块开发板。ICOP还为客户提供了参考电路图，减少了他们在开发过程中的时间和精力。

处理器	DM&P SoC CPU Vortex86DX- 800MHz Real-Time Clock with Lithium Battery Backup
缓存 128KB	L1:16K I-Cache, 16K D-Cache L2 Cache
总线	ISA interface
BIOS	AMI BIOS
系统存储器	256/512MB DDR2 Onboard
看门狗定时器 (0 & 1 Sets)	Software programmable from 30.5μ sec. to 512 sec. x 2 sets (Watchdog 1 fully compatible with M6117D)
网路	Integrated 10/100Mbps Ethernet
闪存支持	Onboard 4MB SPI Flash Disk
I/O接口	Enhanced IDE port (UltraDMA-100/66/33) x1 RS-232 port x5 (TX/RX x1) USB port x4 16-bit GPIO port x2
端口	1.25mm 6-pin wafer for JTAG x1
功率要求	Single Voltage +5V @ 380mA
重量	23g
尺寸	70 x 45mm (2.75 x 1.77 inches)
工作温度	-20°C ~ +70°C -40°C ~ +85°C (Optional)

料号	说明
VDX-DIP-ISARD	Vortex86DX DIP-204pin-ISA CPU Module with 256MB DDR2
VDX-DIP-ISARD-512	Vortex86DX DIP-204pin-ISA CPU Module with 512MB DDR2
